Disque dur de 1 téra dans iMac 24

lundi 31 décembre 2007, par Phi, 3282 Vues

Noter cet article

J’ai acheté un iMac 24 ancien modèle d’occasion juste qd le nouvel iMac 24 sortait. Le plus gênant pour moi était la capacité du disque dur de 250 go, compte tenu du fait que j’utilise boot camp. J’ai donc sauté le pas et j’ai installé un disque dur de 1 téra dans l’iMac 24.


Matériel

La première question était le choix du disque dur SATA de 1 téra. 3 modèles étaient disponibles :
- Western Digital Caviar GP WD10EACS 7200 t / mn 16 mo de cache environ 259 euros TTC
- Hitachi Desktar 7K1000 HDS721010KLA330 7200 t / mn 32 mo de cache environ 299 euros TTC
- Seagate ST31000340AS 7200 t / mn 32 mo de cache environ 319 euros TTC

J’ai finalement choisi le Western Digital principalement parce que c’est le plus silencieux, celui qui consomme le moins et qui coûte le moins cher. En effet les données techniques sont les suivantes :
- Western Digital : 7.4w, 24 dBA
- Hitachi : 13.6w, 29 dBA
- Seagate : 12w, 29 dBA

Ses performances sont cependant les plus faibles des trois disques durs.

Ensuite se posait la question des outils, la trappe de mémoire vive de l’iMac est facilement amovible avec un tournevis Philips, mais je n’avais jamais vu les autres vis : il s’agit en fait de vis TORX T8.

J’ai acheté un premier tournevis chez Selectronic pour 4,50 euros :

Malheureusement l’embout empêche de dévisser l’écran après puisque les vis sont dans un creux. J’ai donc acheté au prix fort un kit de tournevis pour 29,90 euros pour modèles réduits chez Loco Motiv :

Etapes de l’installation

1. Mettre l’iMac à plat sur un lit

2. Enlever les 2 vis de la mémoire + 4 vis TORX du bas et soulever le couvercle (attention les leviers mémoires doivent être rentrés)

3. Retourner l’iMac et enlever les 8 vis qui maintiennent l’écran

4. Pour enlever le disque dur : enlever les cables SATA, dévisser les vis du haut et faire glisser le disque dur en faisant attention au capteur température

Note : J’étais paresseux : je n’ai pas mis à plat l’écran mais l’ai maintenu vertical à chaque fois que je travaillais sur le disque dur

5. Pour le capteur température : enlever délicatement, puis enlever la colle en la décollant avec un tournevis pour le remettre sur le nouveau disque dur

6. Replacer le nouveau disque dur, revisser l’écran (vaut mieux placer les 8 vis dans les trous avant de le remettre et de visser si votre tournevis n’est pas magnétique comme les miens ...)

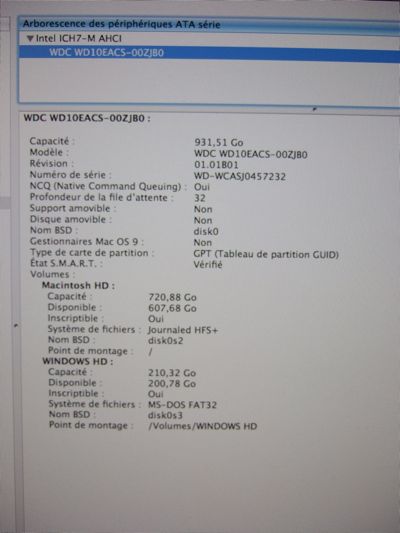

7. Et voila, 931,51 go, reconnu sous Tiger, Leopard ou Bootcamp.

Performances

Disque Transfert continu Temps d’accès
Seagate 250 mo (disque d’origine iMac 24) 38.8 mo/s 8.21 ms
Western Digital 1 téra 50.3 mo/s 8.1 ms
+30% +1%

Le Western Digital de 1 téra a un taux de transfert 30% supérieur au disque dur Seagate de 250 mo d’origine, les performances sont sensiblement meilleures même si le temps d’accès n’est pas amélioré.

Conclusion

Cela marche parfaitement, c’était plus facile que prévu avec les bons outils.

Liens utiles

Tests disques durs Seagate Barracuda 7200.11 1.5 To et Western Digital Caviar WD10EADS 7200 t 1 To

iMac 20 dissassembly Pour l’iMac 20 pouces ancien modèle. L’iMac 24 pouces est plus facile puisqu’il y a moins de scotch noir à enlever.

iMac 20 dissassembly new model C’est plus dur dans le sens ou il faut une ventouse pour enlever la dalle de verre.

Accelerate your Macintosh Base de données de composants pour l’upgrade des Macintosh

Western Digital Data Sheet

Hitachi Data Sheet

Seagate Data Sheet

Boutiques composants électroniques Pour acheter les tournevis TORX par exemple (Loco Motiv et Selectronic).
